Kotak Combiner PV: Panduan Lengkap untuk Komponen & Pemasangan

Pertama, apakah kotak simpang fotovoltaik?

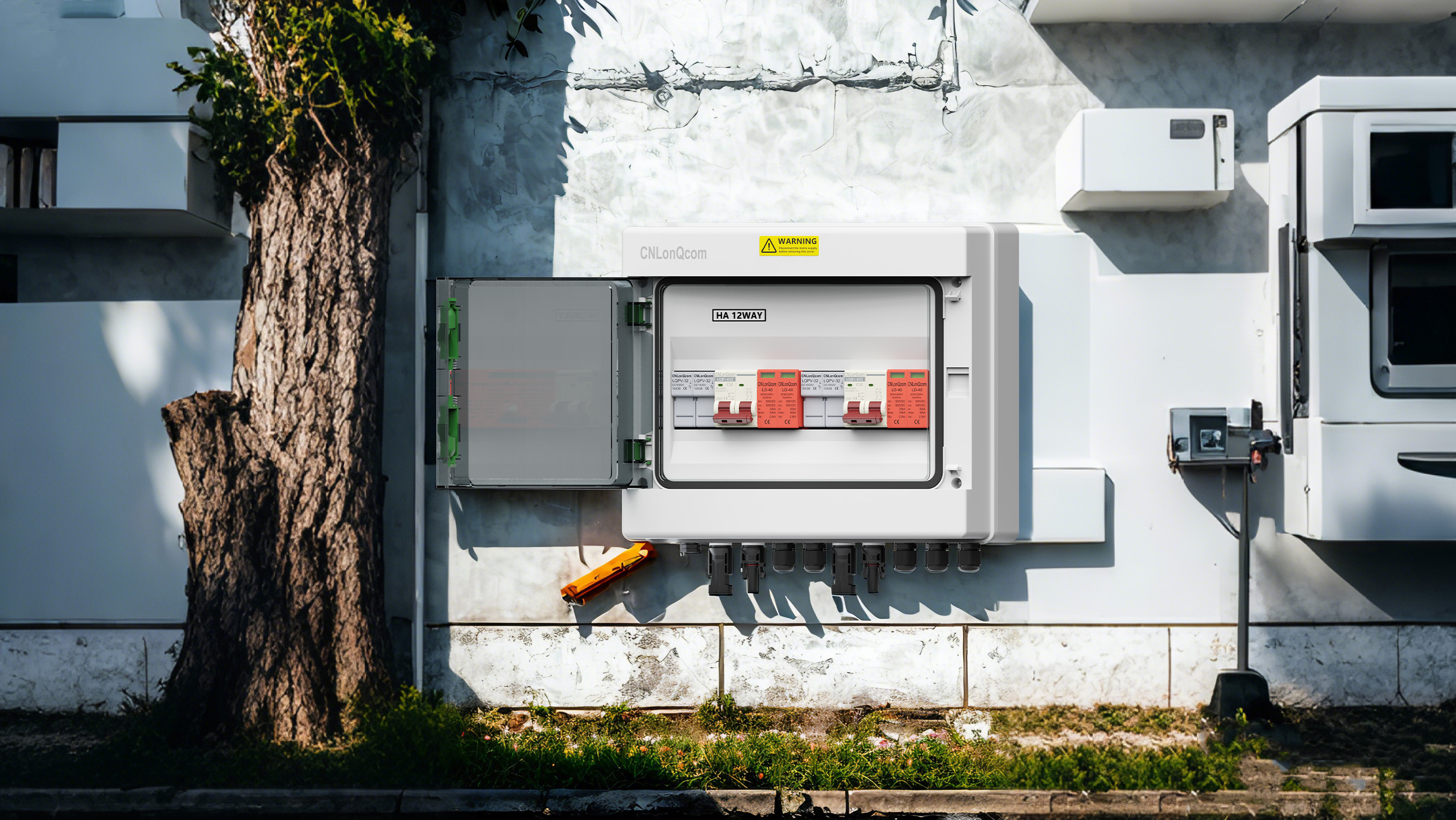

Kotak Combiner PV(PV Combiner Box) adalah peralatan elektrik utama sistem penjanaan tenaga solar, terutamanya digunakan untuk arus langsung siri fotovoltaik yang berpusat, dan menyediakan perlindungan yang berlebihan, kilat dan fungsi perlindungan lain untuk memastikan operasi yang selamat dan efisien stesen janakuasa.

Kedua, komposisi kotak simpang fotovoltaik

Komponen Teras:

Terminal input: Sambungkan modul PV berganda (contohnya, modul 6-16 PV, masing-masing menyokong 10A-15A).

Fius/Pemutus litar: Lindungi setiap rentetan dari kerosakan overcurrent (biasanya spesifikasi DC1000V/20A).

Modul Perlindungan Kilat: Pelindung lonjakan SPD (kapasiti pelepasan 40KA).

Bahagian tambahan:

Suis pengasingan DC: Litar pemotongan kecemasan.

Perumahan kalis air: gred perlindungan IP65, sesuai untuk persekitaran luaran.

Langkah ketiga, pemasangan dan pendawaian

1. Penyediaan sebelum pemasangan:

Sahkan kedudukan pemasangan (dekat dengan pelbagai fotovoltaik dan jauh dari cahaya matahari langsung).

Semak terminal tanah bekas (rintangan tanah ≤4Ω).

2. Proses pendawaian:

Input String Kumpulan:

Sambungkan terminal yang sepadan dengan polariti (+/-) untuk memastikan bahawa voltan setiap terminal adalah konsisten.

Selamatkan penyambung MC4 untuk mengelakkan pemanasan maya.

Output End:

Sambung ke terminal input DC penyongsang (kawasan keratan rentas kabel ≥4mm²).

Grounding perlindungan kilat:

Kabel tanah SPD (≥6mm²) menghubungkan ke bar tanah.

3. Ujian Kuasa:

Ukur voltan litar terbuka (padankan julat input inverter).

Semak sama ada data pemantauan pintar dihantar dengan betul.

4. Langkah berjaga -jaga

Spesifikasi Keselamatan:

Pakai sarung tangan penebat semasa operasi. Jangan bekerja dengan Live.

Jika bahagian DC mempunyai voltan tinggi (600V hingga 1500V), anda perlu menetapkan label amaran.

Cadangan Penyelenggaraan:

Bersihkan kotak dengan kerap dan periksa status fius.

Ujian keberkesanan modul SPD sebelum musim ribut petir.

Lima, Cadangan Pemilihan

Bergantung pada saiz stesen janakuasa:

Rumah kecil: 6-8 input, fungsi perlindungan asas bersepadu.

Stesen Kuasa Perindustrian dan Komersial: 12-16, dengan pemantauan pintar dan komunikasi jauh.

Pilih kotak bas yang disahkan TUV/IEC, seperti produk siri CNLonqcom, untuk memastikan perlindungan jangka panjang 25 tahun!

Kotak persimpangan photovoltaic adalah "hab keselamatan" stesen janakuasa, dan pemasangan dan penyelenggaraan yang betul dapat meningkatkan kecekapan penjanaan kuasa dengan ketara. Sekiranya anda memerlukan cadangan model tertentu atau penyelesaian teknikal, sila hubungi CNLonQcom!
