Panduan Komprehensif untuk Sistem PV Solar: Dari Prinsip Kerja ke Komponen Utama

Sistem fotovoltaik solar (PV) berkembang pesat di seluruh dunia sebagai penyelesaian tenaga bersih utama. Walau bagaimanapun, ramai orang tidak biasa dengan cara mereka bekerja dan komponen kritikal mereka. Artikel ini menyediakan analisis yang mendalam tentang bagaimana sistem PV solar berstruktur dan beroperasi, dengan penjelasan terperinci tentang peralatan utama seperti kotak gabungan, pelindung di bawah/di bawah voltan, suis isolator, penyambung solar, fius, dan pemutus litar kes yang dibentuk (MCCBS).

1. Bagaimana sistem PV solar berstruktur?

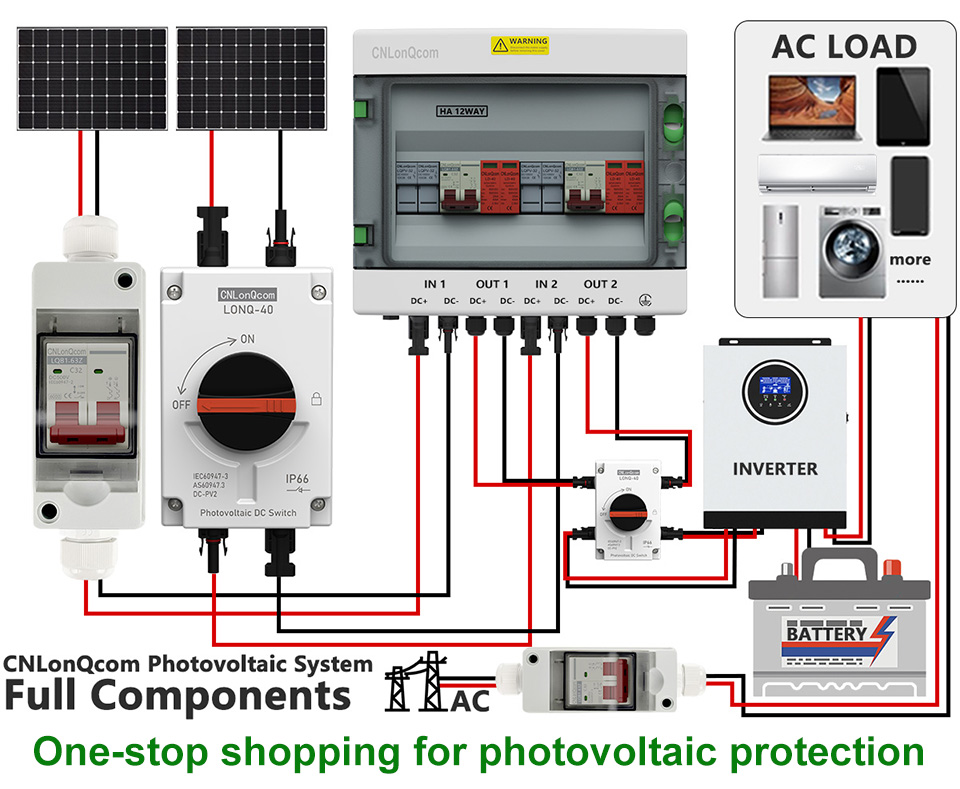

Objektif teras sistem PV solar adalah untuk menukar cahaya matahari ke dalam elektrik dan selamat menyampaikannya ke grid atau penyimpanan tenaga. Sistem lengkap biasanya termasuk komponen berikut:

Panel solar (modul PV) → menyerap cahaya matahari dan menghasilkan arus langsung (DC)

Kotak Combiner (LQX/LQTSiri) → Menggabungkan arus dari pelbagai panel solar

Inverter → Menukar DC ke Arus Ganti (AC)

Peranti Pengagihan & Perlindungan Kuasa (fius, Pemutus litar,suis isolator, dll) → Memastikan keselamatan sistem

Sistem Penyimpanan Tenaga (Pilihan) → Menyimpan elektrik yang berlebihan (mis., Bateri litium)

Grid atau beban → bekalan kuasa ke rumah, perniagaan, atau grid

2. Bagaimana sistem PV solar berfungsi?

(1) kesan fotovoltaik & penjanaan kuasa

Sunlight menyerang panel solar (modul PV), dan bahan semikonduktor silikon menyerap foton, menghasilkan arus langsung (DC).

Panel tunggal biasanya menghasilkan 30V-50V (DC), dengan arus bergantung kepada intensiti cahaya matahari dan kecekapan panel.

(2) menggabungkan semasa (kotak gabungan)

Panel berganda disambungkan secara siri atau selari, dan aliran arus gabungan ke dalam kotak kombiner PV untuk pengurusan berpusat.

Kotak gabungan termasuk fius, perlindungan lonjakan (SPD), dan pemantauan semasa untuk mengelakkan beban atau litar pintas.

(3) Pengagihan & Perlindungan Kuasa DC (Fius, Suis Isolator, MCCBS)

Fuse (siri LQPV-32): menghalang arus yang berlebihan daripada peralatan yang merosakkan.

Switch Isolator (LONQ-40 Series): Putuskan litar secara manual untuk penyelenggaraan.

Pemutus litar kes yang dibentuk (siri LQM1/M3): Menyediakan perlindungan kelebihan dan litar pintas (mis., 1000V DC-rated MCCBS).

(4) Penukaran Inverter (DC → AC)

Kuasa DC memasuki penyongsang, menukarnya ke dalam 220V/380V AC untuk kegunaan isi rumah atau perindustrian.

Sistem yang terikat grid memberi kuasa lebihan kembali ke grid, manakala sistem luar grid menyimpannya dalam bateri.

(5) Perlindungan atas/bawah voltan (siri AVP 2P/4P)

Apabila voltan grid berubah-ubah, pelindung over/bawah voltan secara automatik memotong kuasa untuk mencegah kerosakan peralatan.

(6) Pendawaian & Sambungan (penyambung solar)

Penyambung solar MC4 adalah standard industri, memastikan penghantaran kalis air, tahan karat, dan tinggi semasa (mis., 30A/1000V).

3. Komponen utama sistem PV solar

(1) Kotak Combiner PV

Fungsi: Menggabungkan pelbagai rentetan panel solar dan memberikan perlindungan.

Komponen utama:

Fius (perlindungan overcurrent)

Peranti perlindungan lonjakan(SPD) (perlindungan kilat)

Pemantauan semasa/voltan (Ciri Pintar Pilihan)

(2) Pelindung di bawah/bawah voltan (OVP/UVP)

Fungsi: Monitor voltan grid dan cabut kuasa jika voltan terlalu tinggi (> 270V ac) atau terlalu rendah (<170V AC).

(3) suis pengasingan DC

Fungsi: Secara manual cabut litar DC untuk penyelenggaraan yang selamat.

Jenis Biasa:

Suis pemisahan putar (sesuai untuk kegunaan luaran)

Isolator jenis pemutus litar (dengan perlindungan bersepadu)

(4) penyambung solar (standard MC4)

Ciri -ciri utama:

Toleransi suhu, tahan kalis air, tahan kalis air, tahan suhu tinggi

Semasa dinilai: 30a

Voltan Rated: 1000V DC

(5) Fius PV (siri GPV/GR)

Fungsi: Melindungi susunan PV dari litar pintas dan beban.

Perbezaan dari fius standard:

Penilaian Voltan Tinggi (DC 1000V+)

Kapasiti pecah tinggi (boleh mengganggu arus kesalahan besar)

(6) Pemutus litar kes yang dibentuk (MCCB untuk solar)

Fungsi: Menyediakan perlindungan kelebihan dan litar pintas untuk sistem DC.

Spesifikasi biasa:

Voltan Rated: DC 1000V

Semasa dinilai: 32A-250A

4. Aplikasi sistem PV solar

Solar Rooftop Kediaman (5KW-10KW, dengan penyimpanan)

Tumbuhan PV Komersial & Perindustrian (50kW-1MW, Grid-Diikat)

Sistem solar luar grid (kawasan terpencil, berasaskan bateri)

Agrivoltaics (solar + integrasi pertanian)

5. Trend Masa Depan: Sistem Suria yang Lebih Pintar & Lebih Cekap

Pemantauan pintar: Penjejakan masa nyata melalui aplikasi mudah alih (mis., Penjanaan kuasa, makluman kesalahan).

Solar + Integrasi Penyimpanan: Sistem hibrid seperti Tesla Powerwall.

Microinverters: Mengoptimumkan setiap panel secara individu untuk kecekapan yang lebih tinggi.

Kesimpulan

Sistem PV solar beroperasi melalui proses modul PV → Kotak Combiner → Inverter → Pengagihan Kuasa → Grid/Penyimpanan, dengan komponen kritikal seperti kotak gabungan, fius, suis isolator, penyambung, dan MCCBS memastikan prestasi yang cekap, selamat dan stabil.

Jika anda mempertimbangkan pemasangan solar, pilih komponen PV berkualiti tinggi CNLonqcom + peranti perlindungan profesional untuk memaksimumkan jangka hayat sistem dan kecekapan penjanaan kuasa!
