PV Putuskan sambungan: "penjaga keselamatan" sistem solar - panduan lengkap

I. Definisi dan fungsi PV Putuskan suis

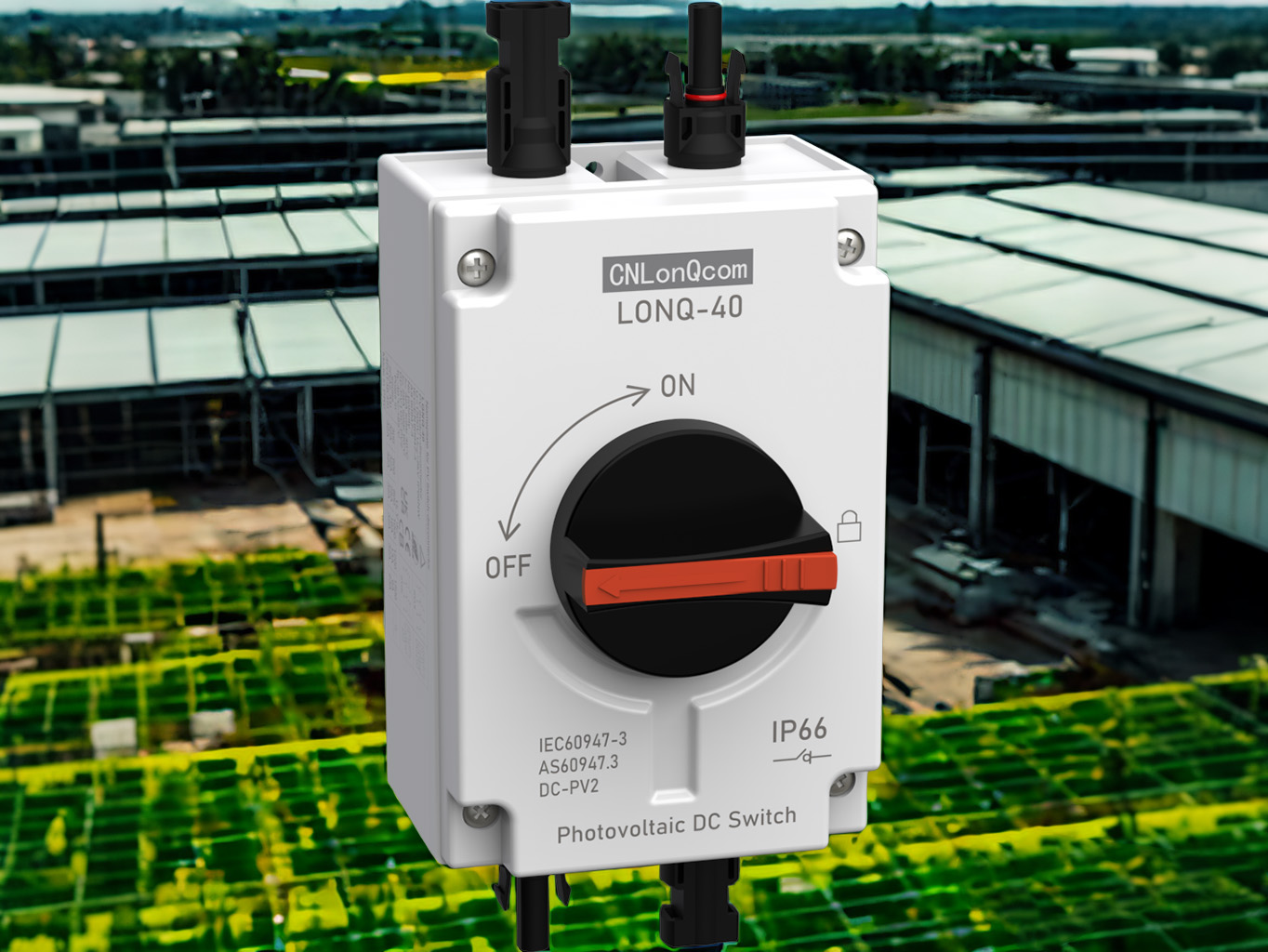

Suis putus PV adalah suis keselamatan yang direka khusus untuk litar DC dalam sistem kuasa solar.     Ia berfungsi dua fungsi utama: pengasingan elektrik dan penutupan kecemasan, bertindak sebagai "brek kecemasan" sistem PV untuk memastikan keselamatan mutlak semasa penyelenggaraan atau kesalahan.

Fungsi teras

Pengasingan Fizikal: Menyediakan titik putus yang dapat dilihat untuk memastikan tiada aliran semasa semasa penyelenggaraan.

Perlindungan beban: Sesetengah model mengintegrasikan fius untuk mengelakkan kerosakan litar pintas.

Segmentasi Sistem: Membolehkan pemotongan selektif rentetan individu tanpa menjejaskan keseluruhan sistem.

Kenapa mesti sistem solar menggunakan suis putus -putus khusus?

✔ Suis AC standard tidak boleh mengganggu arka DC (berbahaya!).

✔ mematuhi piawaian keselamatan antarabangsa (mis., NEC 690.17).

✔ menghalang arus terbalik daripada komponen yang merosakkan.

Ii.     Peranan teras PV putus suis

1. Pengasingan Keselamatan (Tujuan Utama)

Keselamatan Penyelenggaraan: Menyediakan titik putus fizikal yang jelas apabila servis penyongsang atau pendawaian.

Shutdown Kecemasan: Cepat memotong voltan DC yang tinggi sekiranya berlaku api, kilat, dll.

Perlindungan semasa terbalik: Menghalang penyongsang daripada memberi makan kuasa kembali ke panel pada waktu malam.

2. Perlindungan Beban (ciri yang dipertingkatkan)

Keberkesanan Pelaksanaan Jenis Perlindungan

Perlindungan litar pintas terbina dalam fius DC mengganggu arus kesalahan (sehingga 1000VDC/20KA).

Mekanisme perjalanan termomagnetik yang berlebihan menghalang kelebihan kabel/kebakaran.

Perlindungan kesalahan ARC Reka bentuk pemecahan cepat (<3ms) mematuhi piawaian kesalahan ARC UL1699B.

3. Pengurusan Sistem

Kawalan khusus rentetan: Tumbuhan besar boleh menguruskan bahagian (mis., 1 suis setiap 10 rentetan).

Penglihatan Status: Tetingkap penunjuk mekanikal (beberapa dengan lampu LED) menunjukkan keadaan hidup/mati.

Iii.     Jenis dan pemilihan suis putus PV

1. Dengan struktur

Jenis ciri aplikasi

Pemegang Manual Jenis Pemegang Mekanikal + Titik Break yang Dilihat, Kos Rendah.    Sistem komersial kediaman/kecil.

Jenis pemecahan beban boleh mengganggu arus beban (memerlukan pelongsor arka).    Susunan PV berskala sederhana.

Jenis kombinasi fius bersepadu DC fius, reka bentuk dwi-tujuan.    Senario semasa litar pintas yang tinggi.

2. Dengan penilaian voltan

Kelas 600VDC: Standard untuk Sistem Kediaman (China/Eropah).

Kelas 1000VDC: Ladang Suria Besar (keperluan NEC A.S.).

Kelas 1500VDC: Sistem voltan ultra-tinggi gen seterusnya (kos efisien).

Iv. Bagaimana untuk memilih suis putus PV?

1. Periksa pensijilan

Amerika Utara: UL 98B, NEC 690.17.

Eropah: IEC 60947-3, VDE 0660.

2. Parameter utama

Voltan nilai ≥ sistem voltan maksimum (margin 20%).

Kapasiti pemecahan ≥ dijangka arus litar pintas.

Penilaian Perlindungan: IP65+ untuk kegunaan luaran.

V. Petua pemasangan dan penyelenggaraan

1. Lokasi pemasangan

Mandatori: Dalam 1 meter input inverter DC (keperluan NEC).

Disyorkan: Pada output kotak kombiner.

2. Penyelenggaraan

Semak Pengoksidaan Hubungi setiap 6 bulan.

Ujian kelajuan pemecahan setiap tahun.

Periksa rintangan asas sebelum musim ribut petir.

Kesimpulan: Keselamatan Pertama, pengasingan adalah kunci!

Walaupun kecil, PV memutuskan suis sambungan adalah garis pertahanan terakhir untuk keselamatan peribadi.     Dengan peningkatan sistem 1500V dan PV pintar, suis gen seterusnya berkembang ke arah voltan yang lebih tinggi, pecah lebih cepat, dan integrasi IoT.
