Pemutus litar dan pelindung lonjakan: Penjaga keselamatan sistem fotovoltaik

Pengenalan

Dalam sistem penjanaan kuasa fotovoltaik, selain daripada "peralatan bintang" seperti panel solar dan penyongsang, terdapat dua "wira unsung" secara senyap -senyap melindungi keselamatan sistem - pemutus litar dan pelindung lonjakan (SPD). Mereka seperti "fius" dan "rod kilat" sistem kuasa, sentiasa melindungi seluruh sistem fotovoltaik dari kesalahan elektrik dan serangan kilat. Artikel ini akan membawa anda melalui peranan penting kedua -dua peranti pelindung utama ini dalam sistem fotovoltaik.

I. Pemutus Litar: "Suis Keselamatan" Sistem Photovoltaic

Fungsi pemutus litar

Pemutus litar adalah peranti perlindungan overcurrent yang paling penting dalam sistem fotovoltaik dan terutamanya menjalankan tiga tugas utama:

Perlindungan beban: Secara automatik memotong litar apabila arus melebihi nilai reka bentuk

Perlindungan litar pintas: Putuskan sambungan sekiranya berlaku kesalahan litar pintas

Pemotongan Manual: Menyediakan titik pemotongan yang selamat untuk penyelenggaraan sistem

2. Keperluan Khas untuk Pemutus Litar Dedikasi Photovoltaic

Tidak seperti pemutus litar AC biasa, pemutus litar fotovoltaik DC memerlukan reka bentuk khas:

Keupayaan memadamkan arka DC: Arka DC lebih sukar untuk memadamkan dan memerlukan reka bentuk ruang pemadam arka yang lebih kuat

Tahap Voltan Tinggi: Voltan kerja sistem fotovoltaik dapat mencapai lebih dari 1000V

Rintangan Cuaca: Debu-bukti dan bukti air (sekurang-kurangnya gred IP65) diperlukan untuk pemasangan luar

3. Lokasi aplikasi biasa

Terminal output siri panel bateri

Terminal input DC penyongsang

Komunikasi dan rangkaian

Ii. Pelindung lonjakan: garis pertahanan terhadap "lonjakan elektrik"

Ancaman lonjakan yang dihadapi oleh sistem fotovoltaik

Sistem fotovoltaik, kerana kawasan pengedaran yang besar dan lokasi yang terdedah, sangat terdedah kepada:

Strike Lightning Langsung (kebarangkalian rendah tetapi sangat merosakkan)

Kilat yang disebabkan (ancaman yang paling biasa)

Tukar Operasi Overvoltage (dihasilkan secara dalaman oleh sistem)

2. Prinsip kerja pelindung lonjakan

SPD adalah seperti "limpahan elektrik", dalam masa nanosecond:

Mengesan voltan abnormal

Menubuhkan jalan impedans yang rendah

Saluran tenaga berbahaya ke bumi

3. Keistimewaan SPD dalam sistem fotovoltaik

DC SPD: Ia perlu direka khas untuk sistem DC

Perlindungan bipolar: Melindungi kedua -dua litar positif dan negatif secara serentak

Voltan Operasi Berterusan: Ia mesti disesuaikan dengan voltan tinggi sistem fotovoltaik

Iii. Perlindungan Sinergi: 1+1> 2 Kesan Keselamatan

Dalam sistem sebenar, pemutus litar dan SPD perlu digunakan bersama:

Sistem perlindungan hierarki

Perlindungan peringkat pertama (hujung baris masuk): semasa penguatan pelepasan semasa

Perlindungan sekunder (akhir pengedaran): Tekanan sisa had selanjutnya

Dalam penyelarasan dengan pemutus litar: Berikan perlindungan sandaran apabila SPD gagal

Skim pendawaian biasa

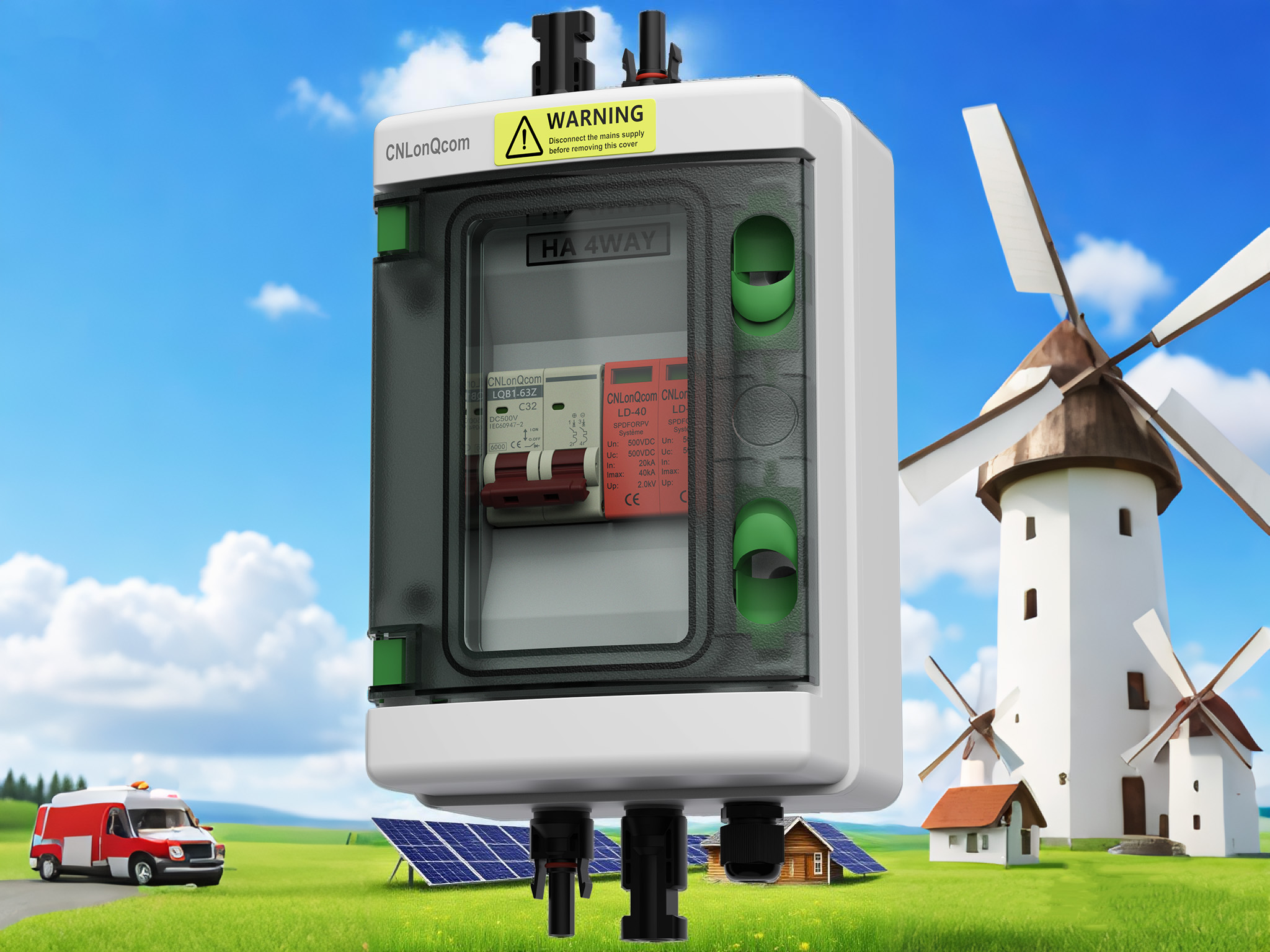

SPD dihubungkan selari dengan garis dan dilindungi oleh pemutus litar siri

Iv. Mata penting untuk pemilihan dan penyelenggaraan

Pemilihan pemutus litar

Voltan yang dinilai lebih besar daripada atau sama dengan voltan sistem maksimum

Kapasiti pemecahan lebih besar daripada atau sama dengan arus litar pintas yang diharapkan

Pemilihan SPD

UC voltan operasi berterusan maksimum ialah ≥1.2 kali voltan sistem

Inrush semasa IIMP≥12.5ka (perlindungan kelas pertama)

Cadangan penyelenggaraan

Periksa sebelum musim ribut petir setiap tahun

Perhatikan tetingkap penunjuk status SPD

Catat bilangan kali pemutus litar beroperasi

Kesimpulan

Dalam sistem photovoltaic, pemutus litar dan pelindung lonjakan adalah seperti dua "rakan kongsi keselamatan" yang diselaraskan dengan baik: pemutus litar bertanggungjawab untuk mengendalikan kesalahan overcurrent dalam sistem, sementara SPD mempertahankan serangan lonjakan luaran. Kerja kolaboratif mereka memastikan operasi selamat dari stesen janakuasa photovoltaic selama lebih dari 25 tahun. Bagi pemilik stesen kuasa, memilih peranti perlindungan berkualiti tinggi dan mengekalkannya secara teratur adalah bahagian penting dalam memastikan pulangan pelaburan.
