Memahami Pemutus Litar Kes yang Dicetak (MCCBS): "Penjaga" keselamatan litar elektrik

Dalam sistem pengedaran kuasa voltan rendah, terdapat peranti utama secara senyap-senyap melindungi keselamatan litar-Pemutus litar kes yang dibentuk(MCCB). Tidak seperti motor besar yang beroperasi dengan alat gemuruh atau ketepatan yang menarik perhatian, MCCB telah menjadi "penjaga keselamatan" yang sangat diperlukan dalam senario seperti pengeluaran industri, membina sistem elektrik, dan aplikasi tenaga baru, berkat keupayaan perlindungan yang kuat dan kebolehsuaian yang luas. Hari ini, kami akan meneroka peranti ini dari pelbagai dimensi untuk mendedahkan rahsia bagaimana ia melindungi keselamatan litar.

I. Mengenali MCCBS: Apa yang mereka, dan apa yang membuat mereka berbeza?

Pada asasnya, MCCB adalah peranti elektrik pelindung yang digunakan dalam sistem pengedaran kuasa voltan rendah, dengan peranan terasnya sebagai "penjaga" keselamatan litar. Secara struktural, ia terdiri daripada kandang plastik bertebat tinggi, hubungan konduktif, dan unit perjalanan. Komponen terlindung bukan sahaja melindungi komponen dalaman dari gangguan luaran tetapi juga secara berkesan menghalang bahaya kejutan elektrik.

Ramai orang mengelirukan MCCB dengan pemutus litar kecil yang lebih biasa (MCBS), tetapi terdapat perbezaan yang signifikan antara kedua -duanya. Berbanding dengan MCBS, MCCB mempunyai arus yang lebih tinggi (biasanya antara 63A hingga 1600A) dan kapasiti pemecahan yang lebih kuat, membolehkan mereka mengendalikan senario elektrik berkuasa tinggi. Sebagai contoh, MCB biasanya digunakan dalam soket rumah dan litar pencahayaan, sementara MCCBs lebih bergantung kepada melindungi motor di bengkel kilang dan litar pengedaran kuasa utama di bangunan besar.

Ii. Fungsi Teras Pembukaan: Bagaimana MCCBS Melindungi Keselamatan Litar?

Nilai teras MCCBS terletak pada "perlindungan," yang boleh dipecahkan kepada tiga fungsi utama untuk mengatasi risiko kesalahan litar dari dimensi yang berbeza.

Pertama adalah perlindungan beban. Apabila arus dalam litar terus melebihi arus pemutus litar yang diberi nilai - seperti apabila pelbagai peranti di kilang bermula serentak, menyebabkan beban yang berlebihan - jalur bimetal di dalam pemutus memanaskan dan ubah bentuk akibat kesan terma arus. Ini kemudian mencetuskan mekanisme tersandung untuk cepat memotong litar. Proses ini berkesan menghalang lapisan penebat wayar daripada dibakar kerana terlalu panas, menghentikan kebakaran di sumbernya.

Kedua adalah perlindungan litar pintas. Litar pintas adalah salah satu kesalahan yang paling berbahaya dalam litar. Apabila ia berlaku, lonjakan tiba -tiba arus besar boleh membakar peralatan dan juga menyebabkan letupan. Pada ketika ini, unit perjalanan elektromagnet MCCB dimainkan: daya elektromagnet yang kuat yang dihasilkan oleh arus besar dengan cepat menarik teras besi, memacu mekanisme tersandung untuk memotong litar dalam milisaat - seperti "brek kecemasan" untuk litar - meminimumkan kerugian kesalahan ke tahap yang paling besar.

Di samping itu, bergantung kepada keperluan senario aplikasi yang berbeza, MCCB boleh dilengkapi dengan fungsi perlindungan tambahan. Sebagai contoh, menambah modul semasa sisa membolehkan perlindungan kebocoran untuk mengelakkan kejutan elektrik; Memasang Modul Perlindungan Overvoltage/Undervoltage Perlindungan Peralatan Ketepatan dari kerosakan yang disebabkan oleh anomali voltan, menunjukkan sepenuhnya fleksibiliti fungsinya.

Iii. Parameter Utama: "Petunjuk Keras" untuk memilih peranti yang betul

Untuk memastikan MCCB memberikan perlindungan yang optimum, memilih parameter yang betul adalah penting. Parameter teras berikut secara langsung menentukan sama ada pemutus litar boleh disesuaikan dengan senario elektrik tertentu.

Arus yang diberi nilai (IN) adalah parameter asas, merujuk kepada arus maksimum yang pemutus litar dapat terus membawa. Ia mesti dipadankan dengan tepat mengikut kuasa beban. Sebagai contoh, dalam sistem photovoltaic (PV), arus yang dinilai MCCB harus dipilih berdasarkan arus output array PV - ia tidak sepatutnya terlalu kecil (untuk mengelakkan kekejangan yang kerap) atau terlalu besar (untuk mengelakkan kehilangan tujuan perlindungannya).

Kapasiti pecah (ICU/ICS) berkaitan dengan keupayaan pengendalian kesalahan, merujuk kepada arus kesalahan maksimum yang pemutus litar dapat mengganggu dengan selamat. Apabila memilih MCCB, adalah perlu untuk mempertimbangkan nilai semasa litar pintas yang dikira sistem pengedaran kuasa. Sekiranya kapasiti pecah tidak mencukupi, pemutus litar mungkin gagal memotong litar semasa kesalahan litar pintas, yang membawa kepada kemalangan keselamatan yang lebih serius.

Voltan yang diberi nilai (UE) mesti sepadan dengan tahap voltan litar. Penarafan biasa termasuk fasa tunggal 220V dan 380V tiga fasa. Tidak sepadan dalam voltan bukan sahaja akan menjejaskan operasi normal pemutus litar tetapi juga boleh merosakkan komponen dalaman.

Kurva tersandung menentukan kepekaan perlindungan. Jenis lengkung biasa (B, C, D) sesuai untuk beban yang berbeza. Sebagai contoh, lengkung C boleh digunakan untuk pencahayaan dan beban kuasa umum, manakala lengkung D - dengan toleransi yang lebih kuat untuk arus inrush - lebih sesuai untuk peralatan dengan arus permulaan yang tinggi, seperti motor dan pemampat.

Iv. Aplikasi yang luas: "penghalang keselamatan" dari industri ke kehidupan seharian

Dengan prestasi yang sangat baik, MCCBS digunakan dalam hampir semua aspek pengedaran kuasa voltan rendah.

Dalam bidang pengagihan kuasa perindustrian, MCCBS bertindak sebagai "pengurus keselamatan" di bengkel kilang, menyediakan perlindungan beban dan litar pintas untuk peralatan kuasa tinggi seperti motor, talian pengeluaran, dan alat mesin yang besar, memastikan proses pengeluaran tidak terganggu oleh kesalahan litar.

Dalam membina sistem elektrik-sama ada di pusat membeli-belah, bangunan pejabat, atau bangunan kediaman bertingkat tinggi-MCCBs sering digunakan sebagai suis utama dalam kotak pengedaran atau suis perlindungan untuk pengedaran kuasa lantai. Mereka melindungi keselamatan elektrik seluruh bangunan dan mencegah gangguan kuasa atau kebakaran berskala besar yang disebabkan oleh kesalahan litar tempatan.

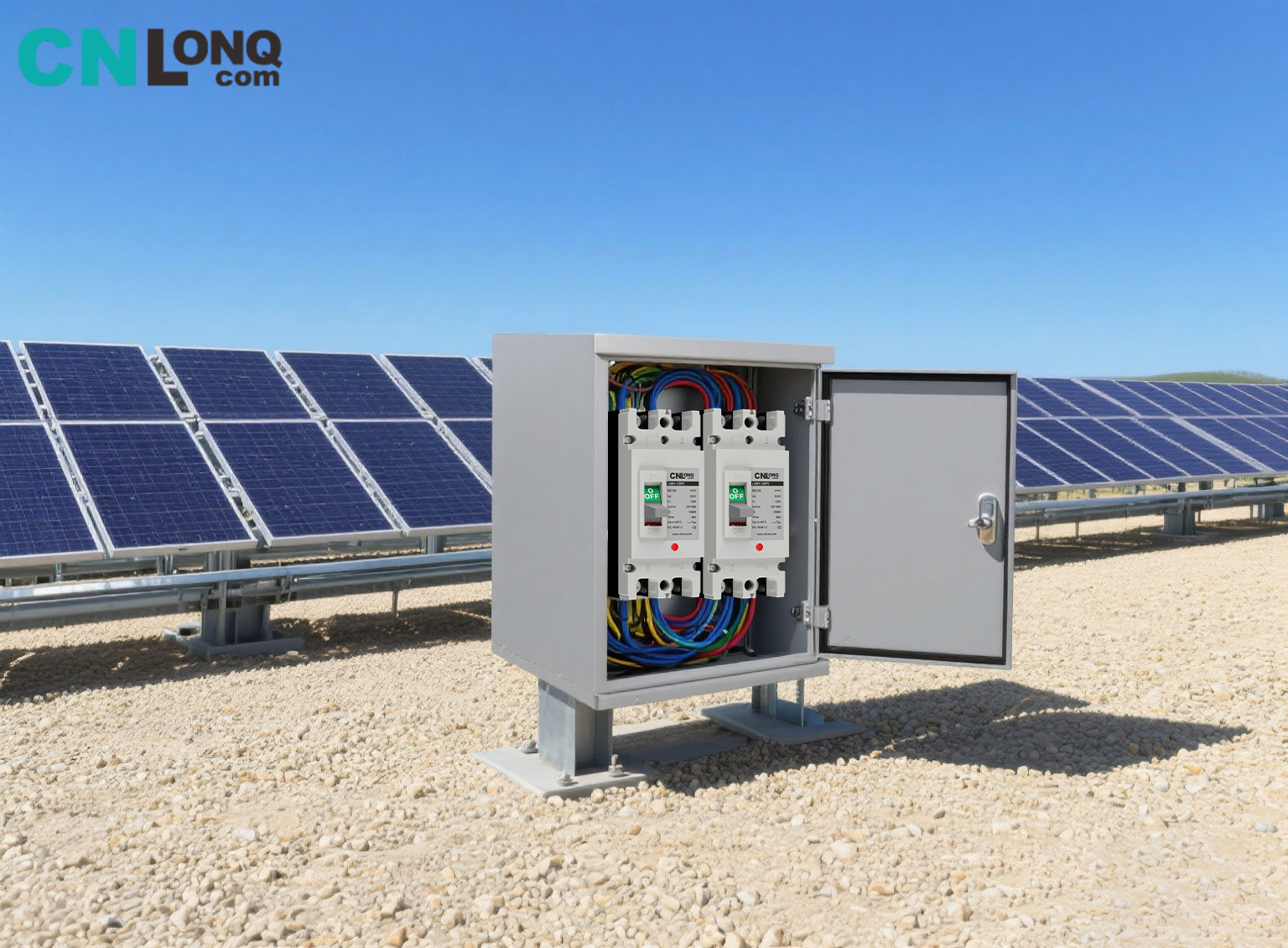

Dalam sektor tenaga baru, peranan mereka sama -sama kritikal. Dalam sistem PV, MCCBS dipasang di dalam kotak gabungan dan di sebelah penyongsang untuk melindungi litar output array PV; Dalam sistem penyimpanan tenaga, mereka menjaga litar bateri, mencegah risiko keselamatan seperti pengawasan berlebihan dan litar pintas bateri, dan memberikan perlindungan untuk penggunaan tenaga bersih.

Walaupun dalam senario kuasa tinggi awam seperti vila dan kediaman besar, MCCB boleh memberikan perlindungan yang boleh dipercayai untuk peralatan isi rumah berkuasa tinggi seperti penghawa dingin pusat, pemanas air elektrik, dan sistem pembersihan air seluruh rumah, menyelesaikan masalah arus yang tidak mencukupi dalam MCB biasa.

V. Kelebihan Teras: Kenapa MCCBS "pilihan pilihan"?

Berbanding dengan peranti perlindungan yang lain, MCCB mempunyai kelebihan yang berbeza - sebab utama aplikasi mereka yang meluas.

Kesesuaian alam sekitar yang kuat adalah kemuncak utama. Lampiran plastik bertebat bertahan tinggi dapat menahan persekitaran yang keras seperti suhu tinggi, suhu rendah, kelembapan, dan radiasi UV. Sama ada di loji kuasa PV luar atau bilik pengedaran bawah tanah, MCCB boleh beroperasi dengan stabil dan kurang berkemungkinan umur atau gagal kerana faktor persekitaran.

Kebolehpercayaan yang tinggi dicerminkan dalam ketepatan komponen teras. Bahagian utama seperti unit perjalanan mengekalkan ketepatan yang stabil, dan terdapat sedikit risiko salah operasi atau kegagalan perlindungan semasa penggunaan jangka panjang, memberikan perlindungan berterusan untuk keselamatan litar.

Operasi dan penyelenggaraan mudah menurunkan ambang untuk digunakan. Dengan struktur padat dan saiz sederhana, MCCB boleh disepadukan secara langsung ke dalam pelbagai peralatan pengedaran kuasa tanpa alat yang kompleks semasa pemasangan. Penyelenggaraan harian hanya memerlukan pemeriksaan biasa untuk kerosakan kandang atau pendawaian longgar, dan ujian manual tahunan "butang perjalanan" - tiada penggantian komponen yang kerap diperlukan, dengan ketara mengurangkan kos operasi dan penyelenggaraan.

Selain itu, pengembangan yang baik membolehkan MCCBS menyesuaikan diri dengan keperluan pintar. Dengan menambah hubungan tambahan dan modul penggera, fungsi seperti pemantauan jarak jauh dan kesalahan yang membimbangkan dapat direalisasikan, memenuhi keperluan pengurusan pintar dalam sistem pengedaran kuasa moden.

Vi. Penggunaan dan Penyelenggaraan: Memastikan "Guardian" berfungsi jangka panjang

Untuk memastikan MCCBS mengekalkan prestasi yang stabil dalam jangka panjang, penggunaan piawai dan penyelenggaraan tetap adalah penting.

Pematuhan ketat terhadap piawaian pemasangan diperlukan. Apabila pendawaian, terminal mesti diperketatkan untuk mengelakkan terlalu panas yang disebabkan oleh hubungan yang lemah; Kabel hidup, wayar neutral, dan wayar tanah mesti disambungkan dengan betul. Membalikkan polariti boleh menyebabkan fungsi perlindungan tidak berkesan, mewujudkan bahaya keselamatan yang berpotensi.

Penyelenggaraan harian tidak boleh diabaikan. Adalah disyorkan untuk memeriksa kerosakan kandang atau retak dan terminal longgar setiap suku tahun. Setiap tahun, tekan secara manual "butang perjalanan" untuk menguji jika fungsi perlindungan berfungsi secara normal - jika butang gagal mencetuskan perjalanan, pemeriksaan tepat pada masanya atau penggantian diperlukan.

Pada masa yang sama, tabu pengganti mesti diingat: Selepas perjalanan yang disebabkan oleh kesalahan, jangan tetapkan semula pemutus secara membabi buta. Pertama, kenal pasti punca kesalahan (mis., Peralatan yang terlalu banyak atau titik litar pintas dalam baris) dan hanya menetapkan semula selepas kesalahan itu diselesaikan. Sekiranya perjalanan pemutus berulang kali atau kandang rosak, ia harus diganti dengan segera walaupun tidak ada kerosakan luaran yang jelas - "operasi yang rosak" tidak dibenarkan, kerana ia boleh menyebabkan kemalangan keselamatan akibat penuaan peralatan.

Dari struktur asas ke fungsi teras, dari pemilihan parameter ke aplikasi praktikal, MCCBS membina "penghalang keselamatan" pepejal untuk sistem pengedaran kuasa voltan rendah. Memahami dan menggunakannya dengan lebih baik akan memastikan keselamatan litar dan memberikan sokongan yang kuat untuk operasi pengeluaran dan kehidupan seharian yang stabil.
