Apakah senario penggunaan kotak gabungan DC?

Prinsip operasi aKotak Combinerterutamanya melibatkan sambungan litar dan perlindungan. Apabila modul fotovoltaik menjana kuasa DC, ia disambungkan ke port input kotak gabungan melalui kabel. Litar dalam kotak kombiner menggabungkan dan mengedarkan kuasa DC ini, kemudian mengeluarkan kuasa DC gabungan ke penyongsang atau peralatan lain. Semasa proses gabungan, kotak kombiner memantau parameter seperti arus, voltan, dan kuasa untuk setiap rentetan fotovoltaik, dan melaksanakan peranti perlindungan untuk litar pintas, sambungan terbalik, dan overcurrent.

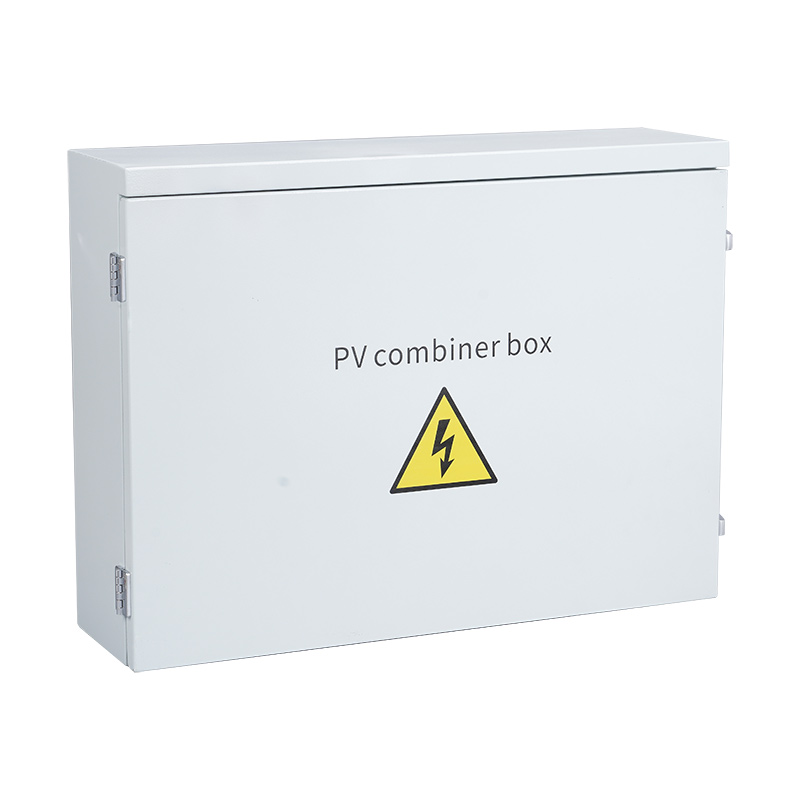

1. Kotak gabungan DC

Ini menggabungkan pelbagaiDCArus yang dihasilkan oleh array solar ke input penyongsang. Untuk mengurangkan kesan pada grid dan mencegah kerosakan pada penyongsang disebabkan oleh voltan yang berlebihan, sambungan selari pelbagai saluran biasanya digunakan. Berdasarkan pelbagai voltan input inverter DC, sejumlah modul PV spesifikasi yang sama disambungkan secara siri untuk membentuk rentetan modul PV. Rentetan ini kemudian disambungkan ke kotak kombiner perlindungan Lightning PV. Output kemudian dialihkan melalui penangkap kilat dan pemutus litar, memudahkan sambungan ke penyongsang berikutnya.

2. Kotak Combiner AC

Ia digunakan untuk sistem penjanaan kuasa fotovoltaik yang terdiri daripada inverter rentetan dan dipasang di antara bahagian output AC penyongsang dan titik sambungan grid/beban. Ia dilengkapi dengan pemutus litar input, pemutus litar output, penangkap kilat AC, dan instrumen pemantauan pintar pilihan (voltan sistem pemantauan, semasa, kuasa, tenaga elektrik dan isyarat lain). Fungsi utamanya adalah untuk menggabungkan arus output pelbagai inverter dan melindungi penyongsang dari bahaya dari sisi/beban sambungan grid AC. Ia berfungsi sebagai titik putus dari output penyongsang, meningkatkan keselamatan sistem, dan melindungi keselamatan kakitangan pemasangan dan penyelenggaraan.

Nota mengenai Pemasangan Elektrik Kotak Combiner

(1) Hanya jurutera elektrik profesional boleh beroperasi dan menyambungkan wayar; Operasi dan pendawaian mesti mematuhi piawaian negara dan kawasan tempatan yang berkaitan;

(2) sebelum memasangKotak Combiner, Gunakan megohmmeter untuk melakukan ujian penebat pada komponen dalaman.

(3) Susun atur dan jarak komponen dalam kotak harus mematuhi peruntukan peraturan yang relevan dan harus memastikan kehendak pentauliahan, operasi, penyelenggaraan, pemeriksaan dan operasi yang selamat.

(4) Input dan output tidak dapat disambungkan secara terbalik.

(5) Selepas menyambungkan kotak persimpangan perlindungan kilat PV ke sistem penjanaan kuasa PV, terminal asas kotak perlindungan kilat harus disambungkan ke dawai tanah perlindungan kilat atau busbar.

(6) Apabila menyambungkan pendawaian luaran, pastikan skru diperketatkan untuk mengelakkan pendawaian daripada melonggarkan.

(7) Rajah sistem yang tidak memusnahkan dan rajah pendawaian sekunder yang diperlukan harus dilekatkan di dalam kotak atau di pintu kabinet.

(8) Kabel api-api harus digunakan untuk pendawaian. Mereka harus diatur dengan kemas, indah, dan dipasang dengan selamat untuk memastikan hubungan yang baik.
